SolidWorks - Exercício Complementar 2D e 3D

Terminando agora o Exercício Complementar 2D do cursos Render. Está peça não tem nome, se tem, eu realmente não sei como se chama. Foi um projeto para testar tudo que aprendi neste módulo. No exercício do site, tinha algumas coisas diferentes, mas não quis copiar igual. Alguns fillet's e Chamfros  a mais foram adicionados.

Vamos agora conferir a lista de comandos usados:

Line: Cria linhas retas

Mirror Entities: Espelhar entidades

Centerline: Cria a linha de centro, linha de referência.

Fillet: Cria arredondamentos nos esboços.

Smart Dimension: Dimensiona entidades.

Versão 3D

(atualizado em 31/01/12 às 12:57)

SolidWorks - Grelha de Churrasqueira 2D

Um bom exemplo para se utilizar as ferramentas Mirror Entities é a Grelha de Churrasqueira. Está ferramenta nos ajuda a 'espelhar' entidades, ou seja, não precisa fazer linha por linha, basta fazer a primeira entidade, selecionar a opção e espelhar o número de vezes que precisar.

Foi exatamente com esta ferramenta que foi desenvolvido esse Sketch é um desenho bem simples mas pude aprender a diminuir o tempo de construção de um projeto.

Outras ferramentas foram utilizadas, como por exemplo:

Corner Rectangle - Cria perfis de de esboço retangulares definindo 2 pontos de extremidade.

Centerline - Cria uma linha reta que é usada como referência para o desenvolvimento do desenho.

Linear Sketch Pattern - Copiar entidades em padrão de linha reta.

Mirror Entities - Espelhar entidades (multiplicar as linhas)

Trim Entities - Aparar entidades (linhas que não serão usadas)

Contato:

E-mail: brunodecarvalho_@live.com

Twitter: https://twitter.com/#!/BrunoCarvalho_

SolidWorks 2011 - Chave de boca

Acompanhando as aulas do meu curso de fundamentos, desenvolvemos um desenho um pouco mais elaborado. Trata-se desta "chave de boca" onde usamos quase todas as ferramentas como: Sketch Fillet, Sketch Chamfer, Mirror, Trim Entities, Arc, Slot, Polygon, Line e Rectange.

Talvez não tenha ficado com as dimensões tão bacanas, mas a aparência ficou legal, na minha opinião.

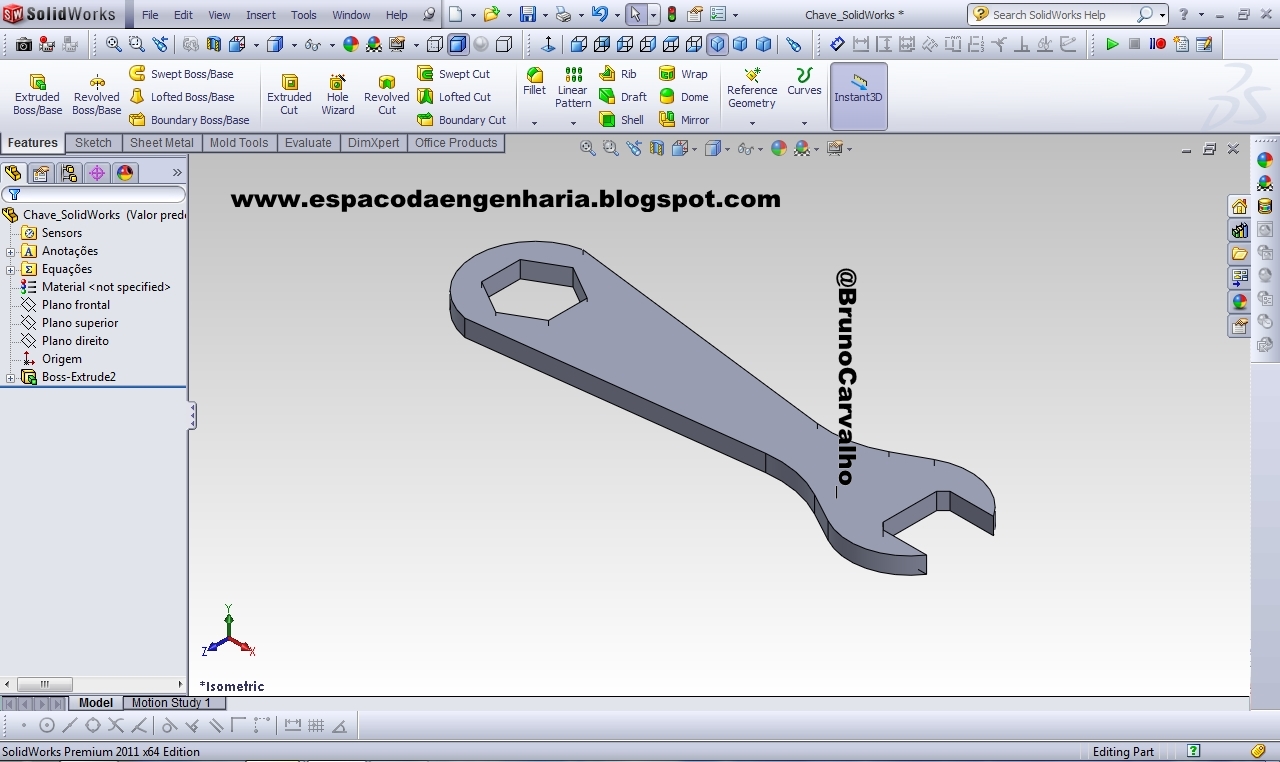

Na imagem abaixo, vocês podem ver o resultado da "chave de boca" em 3D.

Contato: brunodecarvalho_@live.com

Twitter: https://twitter.com/#!/BrunoCarvalho_

SolidWorks 2011 - Dimensões utilizando "Smart Dimension"

Bom, no momento estou estudando o Segundo Módulo do curso de SolidWorks 2011 - Fundamentos na Render Multimídia. Nesta imagem vocês podem ver um desenho bem simples, onde foi adicionado as dimensões nos "Sketches" utilizando a ferramento "Smart Dimension". Esta ferramenta (Smart Dimension) é muito boa, simples e rápida.

Como já tenho um conhecimento de AutoCAD, que querendo ou não, é um programa bem parecido com o SolidWorks, estou tendo uma certa facilidade para aprender o SolidWorks.

Em breve, pretendo fazer modificações nas postagens e postar algumas dicas dos dois programa (Solid  e AutoCAD).

Um abraço à todos.

Contato: brunodecarvalho_@live.com
Twitter:  https://twitter.com/#!/BrunoCarvalho_

Peça 2D cotada - SolidWorks 2011

Como prometido, está aqui um post.
Esta peça é do tutorial que vem no SolidWorks 2011. Havia postado ano passado a peça em 3D semi pronta. Hoje vi que tinha o exercício para colocar a peça e suas vistas em um "template". Acredito que eu não tenha colocado todas as cotas, e nem deixei todas elas com um padrão de tamanho. Foi bem rápido mesmo, só para relembra. E pasmem, é muito fácil fazer isso.

Estou dando continuidade no meu curso no site da Render Multimídia e assim que for fazendo exercícios, posto a imagem para vocês.

Sigam-me no Twitter: https://twitter.com/#!/BrunoCarvalho_

Estamos de volta!

Estamos de volta pessoal. Agora é pra ficar, prometo, até porque preciso terminar meu curso online de SolidWorks e postar aqui meus projetos. Tive uns problemas com meu SolidWorks 2011 e por isso não postei nada nesse mês. Agora consegui reinstala-lo e vou pegar firme novamente.

Agora chega de papo furado, amanhã tem post novo aqui...

Let's go Design! :)

Sigam-me no Twitter: https://twitter.com/#!/BrunoCarvalho_
