SolidWorks - Utilizando as ferramentas: Extruded Cut e Revolded Cut

ATENÇÃO: ESTES DOIS PROJETOS NÃO FORAM DE MINHA AUTORIA, APENAS FOI REMOVIDO MATERIAL.

Bom, depois desse aviso acima, posso explicar o que foi feito nesses dois projetos.

O primeiro é um Cabeçote e o segundo é uma 'Saca-Rolha'.

Seguindo minhas aulas de SolidWorks 2011 - Fundamentos no site da Render, desta vez foi explicado o funcionamento de duas ferramentas importantes, são elas:

Extruded Cut - Utilizado para remoção de materiais através de extrusão.

Revolved Cut - Utilizado para remoção de materiais através de revolução.

Não tem segredo, com o material já em terceira dimensão, apenas criamos um Sketch no plano escolhido e com o auxílio de linhas, retângulos e afins, fazemos o desenho no qual será removido o material. Ao acionar as ferramentas, a prévia da remoção fica visível e podemos alterar o tamanho da remoção.

CONTATO: brunodecaralho_@live.com

TWITTER: https://twitter.com/#!/BrunoCarvalho_

SolidWorks - Utilizando a ferramenta Lofted Boss/Base

Na minha última aula de SolidWorks aprendi a trabalhar a ferramenta Lofted Boss/Base. Ferramenta interessante para quem desenha brinquedos etc no SolidWorks. Essa ferramenta adiciona material por transição de perfis, para fazer isso basta criar os esboços, acionar a ferramenta e selecioná-los.

Nota: Para utilizar essa ferramenta você precisa ter no mínimo 2 esboços.

Ferramentas utilizadas:

Lofted Boss/Base - Adiciona material por transição de perfis.

Spline - Criar linhas curvadas.

Contato:

e-mail: brunodecarvalho_@live.com

Twitter: https://twitter.com/#!/BrunoCarvalho_

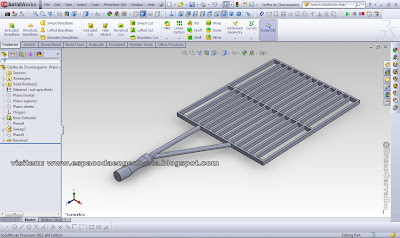

SolidWorks - Grelha de Churrasqueira 3D

(Este post é uma atualização do arquivo 'Grelha de Churrasqueira 2D', que pode ser vista clicando neste link: http://migre.me/7LlgJ)

Nesta postagem apresento à vocês uma Grelha de Churrasqueira em 3D, feita por mim, enquanto acompanhava as aulas do Cursos Render. Este foi um pouco mais elaborado, um pouco mais difícil também, por ter sido usado alguns comandos novos. Claro que acompanhando é fácil, por isso pretendo estar sempre treinando meus conhecimentos e criar meus próprios projetos. Enquanto não faço isso, vou postando os projetos bacanas que eu for fazendo durante o curso.

Segue abaixo a lista de comandos utilizados para o desenvolvimento deste projeto:

Swept Boss/Base - Ferramenta para adicionar material por 'varredura'.

Revolved Boss/Base - Ferramenta para adicionar material por revolução, ou seja, objetos cilíndricos.

Plane - Cria diferentes planos dentro do Sketch.

_____________________________________________

Na imagem abaixo, vejam como ficou a visualização da 'Grelha de Churrasqueira 3D' utilizando a ferramenta PhotoView 360.
